空纤资源监测管理系统

系统概述

●空纤资源监测管理系统是一套实时监测光缆空纤的质量并提供光缆空纤资源状况的系统。

●本系统由光源设备和网管系统两个部分组成，光源设备不断地查询当前的光发送功率和接收功率，并报告给网管系统，使我们能够实时了解光缆空纤资源的质量，及时对光缆进行维护，为工程建设提供优质快速的网络服务;同时我们还能实时掌握光缆中的空纤资源情况，提高网络资源的利用能力，为工程规划建设提供参考依据。

系统架构

●系统的基本架构如图所示:

监测方式

空纤监测系统可以工作于以下两种方式:

●单纤单向监测，这是基本的方式，应用于两站都具备安装有源光源设备条件的场合。如上图的站C到站D。一根光纤的两头分别连接一台光源的发和另一台光源的收，构成完整的收发线路。

●双纤环回监测，主要应用于远程站点不具备安装有源光源设备条件的场合。如上图的站A到站B。站A安装光源设备，其收发分别连接到两根空纤。站B则将这两根空纤环起来，构成有效的环回收发线路。

设备结构

●设备尺寸:高度为1U的标准机框，结构尺寸为440x 1 95x44mm(宽X深X高)，可安装在传输设备标准19英寸或ETSI机架内。

●软件系统:以Windows为操作平台，图形化的友好界面，操作简单。系统可以建立光源设备每个端口与每根空纤的一一对应关系，用户可以方便地完成光源设备的参数设置、收发光功率查询、空纤资源的维护和查询等操作。当设备有告警时，网管系统可将收集到的告警信息在网络拓扑图中以醒目的方式显示出来。

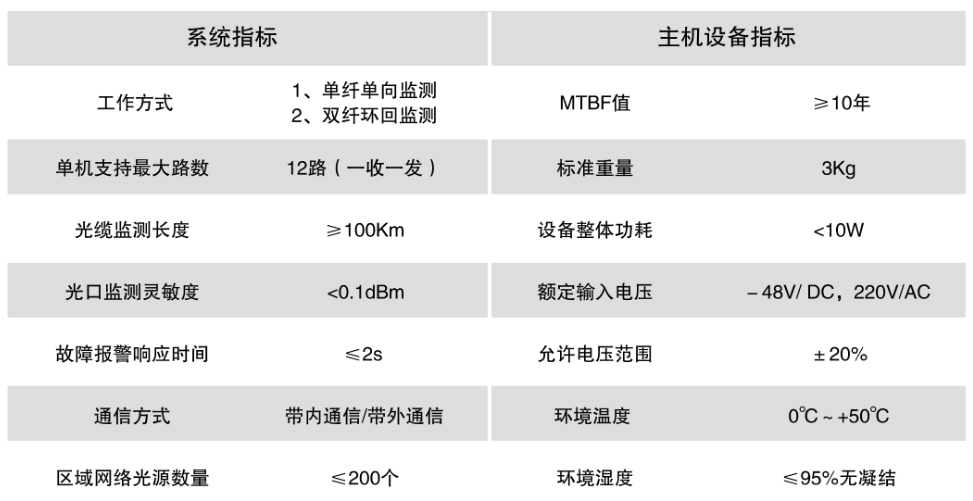

技术指标

系统特点

●设备集成度高，运行稳定可靠;同时支持直流电源和交流电源，安装简单、便捷;模块支持热插拔，扩容方便。

●设备可独立工作;可与网管平台一起工作;也可与FS- 7050设备组网工作。

●网管信息采用TCP/IP协议传输，支持带内带外传输，实现设备的全网监控。

●实时监测光纤的质量，支持1对4树形拓扑，有效提高了设备利用率。极大地减轻了维护人员的工作量，切实保证了光缆资源的安全性。

●设备内部采用嵌入式处理系统，集成了flash闪存、SDRAM、EERPOM等大容量器件，设备掉电也不会丢失数据;而且自成系统，不受到外界的干扰和破坏，安全性极高。

●在结构和硬件设计.上注重细节，既考虑到对外和对内的电磁干扰(EMI)要求，又兼顾热设计要求和低功耗要求，倡导对节能环保的思想和趋势。

典型应用
